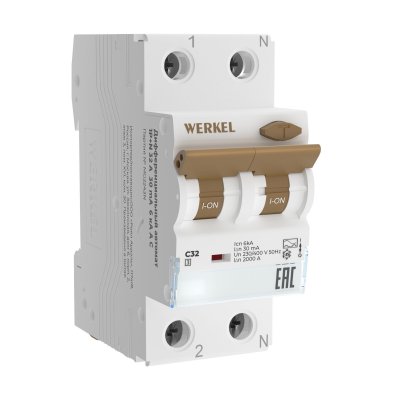

Дифференциальные автоматы – это устройства, предназначенные для защиты человека от воздействия электрического тока при коротких замыканиях или при касании к электрическим приборам, оборудованию или другим частям электрической цепи, где нарушена изоляция. В дифавтомате сочетаются функции устройства защитного отключения и автоматического выключателя электрического тока.

Дифференциальный автомат можно установить на всю защищаемую сеть или по одному на отдельные линии, он обеспечит разрыв электрической цепи в следующих случаях:

1. превышение током утечки в защищаемой цепи порога срабатывания устройства защитного отключения;

2. возникновение тока короткого замыкания в контролируемой электрической цепи;

3. длительная перегрузка питающей линии.

Преимущества дифференциального автомата заключаются в том, что обладая всеми характеристиками обычного электрического автомата, он контролирует величину тока утечки, снижая опасность попадания людей под электрический ток.

Пороги чувствительности устройства защитного отключения настраиваются заводом-производителем и имеют значения от единиц миллиампер до десятых долей ампера. Так УЗО с токами срабатывания 100 — 300 миллиампер применяются в автоматах защищающих здания от пожара. Предел срабатывания УЗО в квартирах определяется максимальным током, который безопасен для человека.

На практике, при сборке электрического щита устанавливают несколько дифференциальных автоматов с разными значениями тока срабатывания для различных потребителей. Например, в ванной комнате и детской самые чувствительные приборы — 10 миллиампер.

В кухне, где обычно работает холодильник, микроволновая печь, стиральная и посудомоечная машины, радиоприемник, для защиты от пожара требуются более грубые установки (30 мА). Это устранит ложные срабатывания защиты при бросках тока от включающегося электроприбора.

Выбор дифавтомата следует производить тогда, когда точно известны параметры электрической сети, для которой он будет предназначен. В идеале нужно знать не только напряжение внутри сети, но и мощность всех входящих в нее электрических приборов. Иначе существует большой риск того, что устройство будет подобрано неправильно, а значит, не сможет в должной мере защитить человека и электрические приборы.
