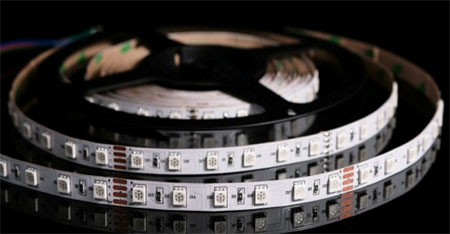

Общие правила
1. Светодиодная лента и все ее компоненты не должны подвергаться механическим воздействиям.
2.Соединения не должны повреждать или разрушать токопроводящие дорожки на монтажной плате.
3. Подключение питания должно выполняться только квалифицированными сотрудниками с соблюдением всех требований электротехники и безопасности.
4. При установке необходимо строго соблюдать полярность. Перепутанная полярность может привести к выходу изделия из строя.
5. Параллельное подключение - достаточно безопасный способ соединения. Последовательное подключение не рекомендуется. Неравномерное снижение напряжения может вызвать опасные перегрузки электронных компонентов и повредить ленту.
6. Пожалуйста, следите за тем, чтобы источники питания соответствовали полной нагрузке изделия. Недопустимо использовать источники питания меньшей мощности, чем общая нагрузка ленты.
7. При размещении светодиодной ленты на металлической или другой токопроводящей поверхности, между лентой и опорной поверхностью обязательно необходимо устанавливать электроизоляционный материал.
8. Обращайте внимание на общие меры предосторожности, устанавливая ленту.
Монтаж светодиодной ленты
1. Прежде всего, необходимо подготовить поверхность, куда будет производиться монтаж. Она должна быть цельной без разрывов, так как это может привести к повреждению печатной платы ленты. Затем следует очистить и обезжирить поверхность (например, спиртом). При монтаже ленты на токопроводящие поверхности, необходимо изолировать ленту.
2. Светодиодные ленты имеют клейкий слой с обратной стороны. Это позволяет легко произвести монтаж ленты. Удаляем защитное покрытие с клеевого слоя и легким усилием прижимаем ленту к поверхности.
3. Избегайте резких изгибов ленты. Радиус изгиба не должен быть меньше 20 мм. Не допускайте повреждения проводящих дорожек.
4. Резку ленту можно произвести ножницами в промаркированных местах ленты между площадками для пайки. Для соединения двух отрезков следует спаять их на обозначенных площадках с температурой не более 260 °С. Время пайки не должно превышать 10 секунд.
5. Подключение ленты к блоку питания. Здесь следует проявить особенную осторожность. Блок питания к сети 220В подключают двумя проводами к разъемам L+ и N-. Далее подключаем "+" на блоке питания к "+" на контроллере, а "-" к "-" соответственно. Следите за тем, чтобы не перепутать полярность напряжения - это может привести к выходу из строя оборудования и порче ленты.
6. Подключение ленты к контроллеру производится проводами от ленты. Каждый провод имеет свое обозначение на токопроводящей дорожке, R,G,B и V+, и подключается соответственно полярности к 4 входам на контроллере R,G,B,V+. Каждые 5 метров ленты подсоединяются с помощью удлинения проводов от контроллера к следующему участку ленты с рекомендуемым сечением не менее 1,5 мм2, в противном случае происходит потери мощности тока, что отразится на яркости светодиодов.

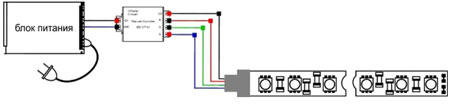

Схема подключения светодиодной ленты SMD5050 RGB
Усилитель RGB-сигнала используется в тех случаях, когда к RGB-контроллеру необходимо подключить нагрузку, большую, чем позволяет данный контроллер. Ниже приведены схемы подключения RGB-усилителя взависимости от количества блоков питания (1 или 2).

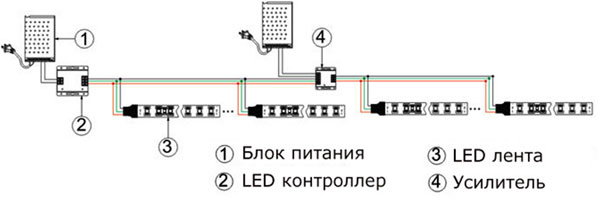

Схема подключения усилителя при использовании 2-х блоков питания (по 100 Вт)

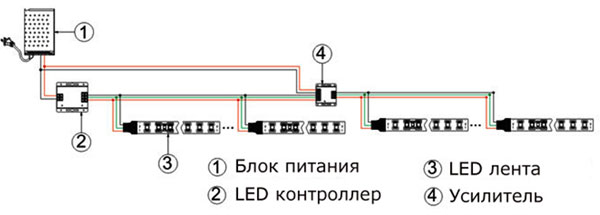

Схема подключения усилителя при использовании одного блока питания (200 Вт)

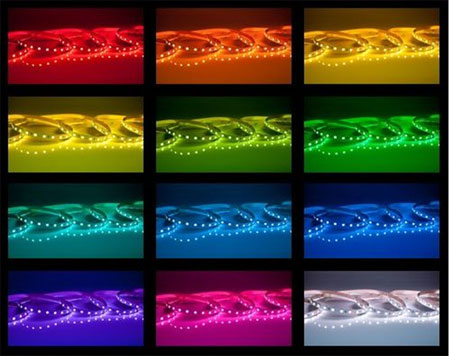

RGB контроллер позволяет выбирать любой цвет и режим свечения:
